汽车小课堂之汽车底盘
上传时间: 2021-07-20 14:09:41

底盘作用是支承、安装汽车发动机及其各部件、总成,形成汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。底盘由传动系、行驶系、转向系和制动系四大系统组成。

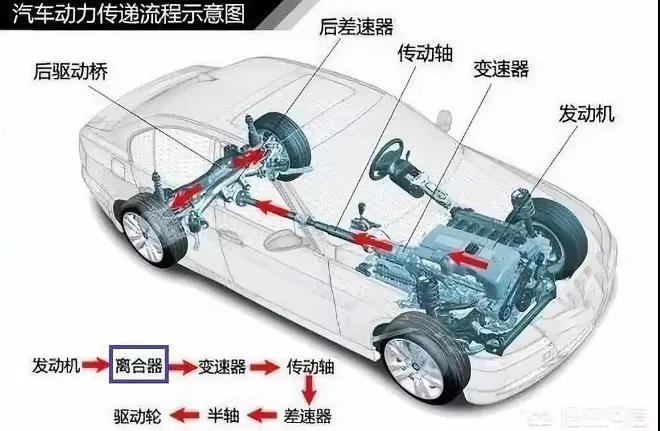

汽车底盘传动系

一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

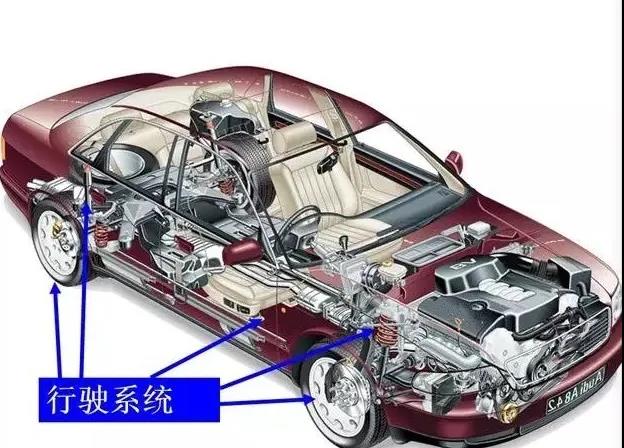

汽车底盘行驶系

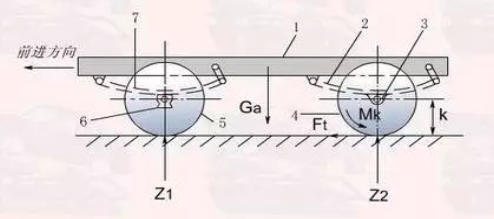

由汽车的车架、车桥、车轮和悬架等组成。汽车底盘行驶系统的功能有:接受传动系的动力,通过驱动轮与路面的作用产生牵引力,使汽车正常行驶。承受汽车的总重量和地面的反力;缓和不平路面对车身造成的冲击,衰减汽车行驶中的振动,保持行驶的平顺性:与转向系统配合保证汽车操纵稳定性。


(1)


 (2)


汽车转向系

电控电动动力转向系统结构简单,重量轻,且故障少,降低了油耗和维修费用,目前在乘用车上广泛应用。

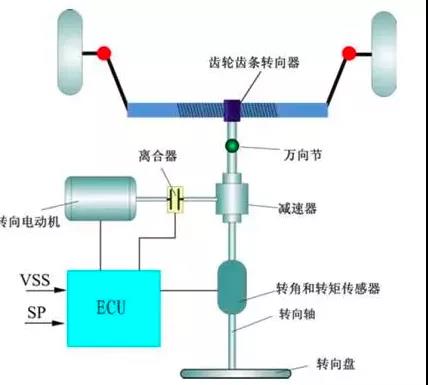

下图所示是电控电动动力转向系统示意图。转向时,驾驶员转动转向盘,转角传感器将转向及转速度等信号送给电脑EPS/ECU,电脑接收转角传感器、车速传感器、发动机转速传感器等信号,经过分析处理,输出不同的电流,控制电机的转向及转向转矩的大小,电机输出的转矩通过减速器减速、增扭及变向后,将动力传给齿轮齿条转向器,转向器将动力传给左、右转向节臂,带动车轮转动,从而使车轮摆动,实现汽车转向。


片汽车制动系

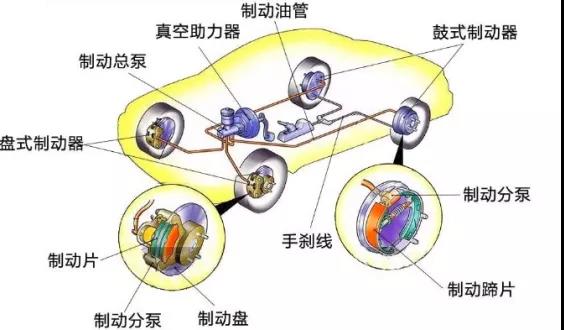

制动系统主要由供能装置、控制装置、传动装置和制动器4部分组成。制动系统的主要功用是使行驶中的汽车减速甚至停车、使下坡行驶的汽车速度保持稳定、使已停驶的汽车保持不动。
